قفل مرکزی خودرو چگونه کار میکند و چرا خراب میشود؟ راهنمای عملکرد و عیبیابی :
امروزه کمتر خودرویی را میتوان پیدا کرد که به سیستم قفل مرکزی مجهز نباشد. این فناوری که در گذشته تنها در خودروهای لوکس دیده میشد، اکنون به یکی از تجهیزات استاندارد خودروهای داخلی و خارجی تبدیل شده است. تنها با فشردن یک دکمه روی ریموت یا دستگیره، تمام درهای خودرو بهطور همزمان قفل یا باز میشوند؛ اما پشت این عملکرد ساده، مجموعهای از قطعات الکترونیکی، مکانیکی و نرمافزاری قرار دارد که هماهنگی دقیق آنها باعث عملکرد صحیح سیستم میشود.
بسیاری از رانندگان زمانی متوجه اهمیت قفل مرکزی میشوند که با مشکلاتی مانند باز نشدن یکی از درها، عمل نکردن ریموت، قفل شدن ناگهانی درها یا از کار افتادن کامل سیستم مواجه شوند. در چنین شرایطی معمولاً این سؤال مطرح میشود که آیا مشکل از باتری ریموت است، موتور قفل آسیب دیده یا ایراد از بخشهای الکترونیکی خودرو است؟
شناخت نحوه عملکرد قفل مرکزی و آشنایی با اجزای آن، نهتنها به تشخیص سریعتر خرابی کمک میکند، بلکه میتواند از پرداخت هزینههای غیرضروری تعمیر قفل مرکزی خودرو ، نیز جلوگیری کند.
قفل مرکزی سیستمی است که امکان باز و بسته شدن همزمان تمام درهای خودرو را تنها با یک فرمان فراهم میکند. این فرمان ممکن است از طریق ریموت، کلید مکانیکی، دکمه داخل کابین یا در خودروهای جدیدتر از طریق سیستم ورود بدون کلید صادر شود.
هدف اصلی این سیستم تنها افزایش راحتی راننده نیست؛ بلکه نقش مهمی در افزایش امنیت خودرو نیز دارد. در بسیاری از خودروهای امروزی، قفل مرکزی با سیستمهایی مانند دزدگیر، ایموبلایزر، ورود بدون کلید، استارت دکمهای و حتی سیستم هشدار باز بودن درها در ارتباط است.
به همین دلیل خرابی قفل مرکزی گاهی تنها به باز و بسته نشدن درها محدود نمیشود و میتواند عملکرد سایر تجهیزات خودرو را نیز تحت تأثیر قرار دهد.
قفل مرکزی خودرو چگونه کار میکند؟
برای درک بهتر عملکرد این سیستم، تصور کنید فرمان باز یا بسته شدن درها مانند یک پیام است که از یک نقطه ارسال شده و باید در کسری از ثانیه به تمام درها برسد.
فرآیند به این شکل انجام میشود:
- راننده دکمه ریموت یا کلید داخل خودرو را فشار میدهد.
- سیگنال به واحد کنترل قفل مرکزی ارسال میشود.
- ماژول کنترل پس از بررسی صحت فرمان، ولتاژ مناسب را به موتورهای قفل هر درب ارسال میکند.
- موتورهای الکتریکی یا اکچویتورها حرکت کرده و مکانیزم قفل را جابهجا میکنند.
- همزمان وضعیت قفل شدن یا باز شدن درها در برخی خودروها روی صفحه آمپر یا نمایشگر خودرو نمایش داده میشود.
تمام این مراحل معمولاً در کمتر از یک ثانیه انجام میشوند.
اجزای اصلی سیستم قفل مرکزی :
شناخت قطعات اصلی این سیستم، اولین قدم برای عیبیابی صحیح است.
۱. ریموت کنترل
ریموت اولین بخش از زنجیره فرمان است. در خودروهای امروزی ریموت علاوه بر قفل و باز کردن درها، امکانات دیگری مانند باز کردن صندوق عقب، فعال کردن دزدگیر یا روشن کردن خودرو از راه دور را نیز ارائه میدهد.
خرابی دکمهها، تمام شدن باتری یا آسیب دیدن برد داخلی از رایجترین مشکلات ریموت هستند.
۲. یونیت کنترل یا BCM
مغز متفکر سیستم قفل مرکزی، ماژول کنترل بدنه یا BCM است. این واحد اطلاعات را از بخشهای مختلف خودرو دریافت کرده و پس از پردازش، فرمان مناسب را صادر میکند.
۳. اکچویتور
مهمترین قطعه مکانیکی سیستم قفل مرکزی، اکچویتور است.

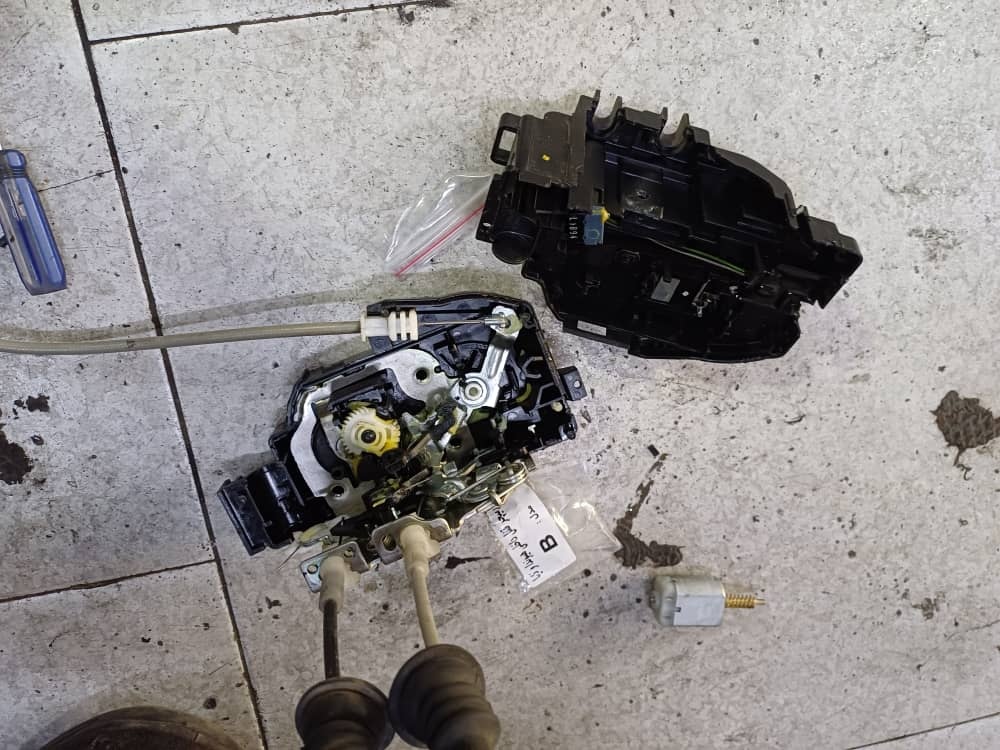

اکچویتور در واقع یک موتور الکتریکی کوچک به همراه مجموعهای از چرخدندهها و اهرمهای انتقال نیرو است که فرمان الکتریکی را به حرکت مکانیکی تبدیل میکند.
هر بار که دکمه قفل یا باز کردن درها را فشار میدهید، این قطعه فعال شده و ضامن قفل را حرکت میدهد.
اکچویتور بیشترین استهلاک را در کل سیستم دارد و به همین دلیل یکی از رایجترین قطعاتی است که نیاز به تعمیر یا تعویض پیدا میکند.
۴. سیمکشی خودرو
تمام فرمانهای الکتریکی از طریق سیمکشی بین BCM، ریموت و اکچویتورها منتقل میشوند.

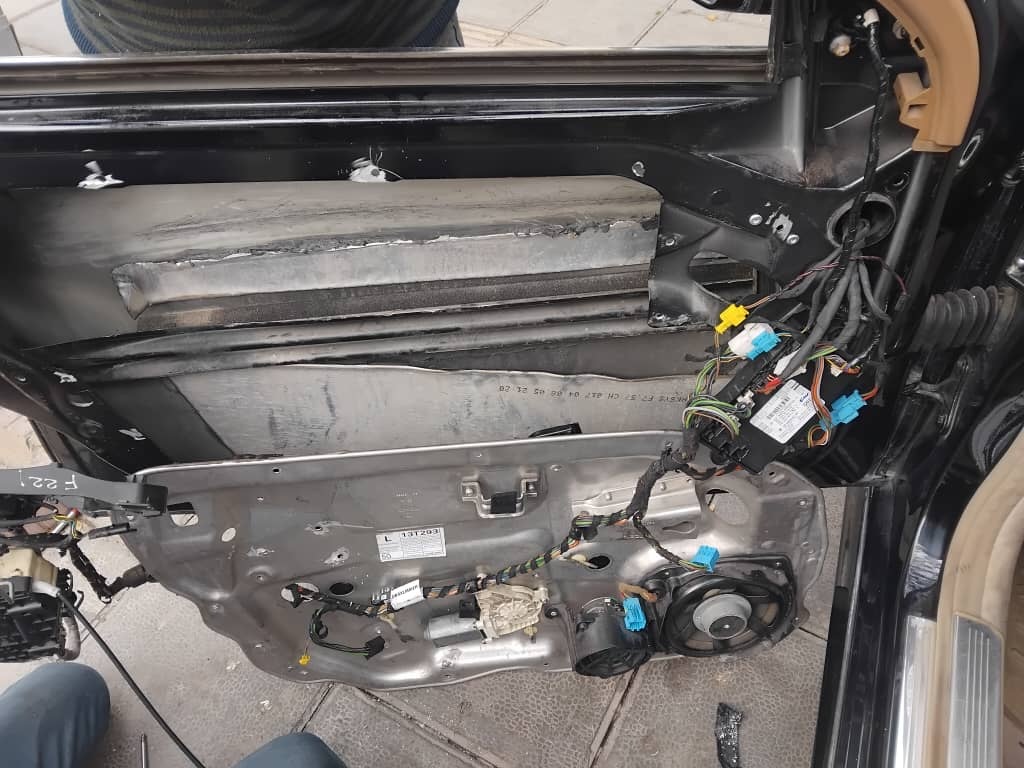

یکی از رایجترین محلهای خرابی، دسته سیمی است که از ستون خودرو وارد درب میشود. این بخش هنگام هر بار باز و بسته شدن درب خم میشود و در طول زمان ممکن است سیمها دچار پارگی یا قطعی شوند.
به همین دلیل در بسیاری از خودروها، خرابی تنها در یکی از درها مشاهده میشود.
۵. فیوز و رله
برای محافظت از مدار در برابر اتصال کوتاه یا افزایش جریان، سیستم قفل مرکزی از فیوز استفاده میکند.
سوختن فیوز ممکن است باعث از کار افتادن کامل سیستم شود؛ اما خوشبختانه بررسی آن یکی از سادهترین مراحل عیبیابی است.
در برخی خودروها نیز رلههای مخصوص وظیفه توزیع جریان بین اکچویتورها را بر عهده دارند.

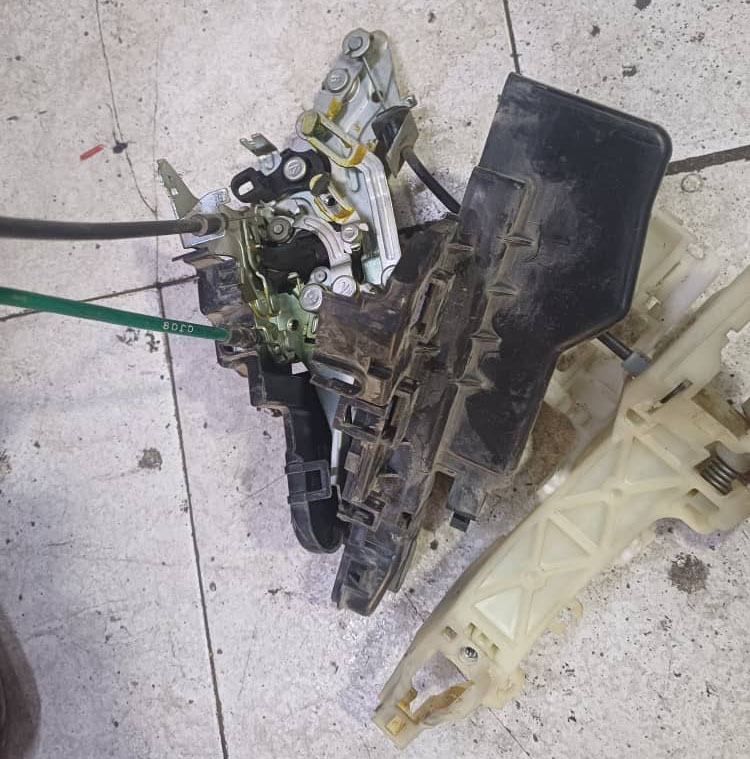

۶. قفل مکانیکی درب
هرچند بیشتر افراد تصور میکنند قفل مرکزی تنها یک سیستم برقی است، اما بخش مکانیکی آن نیز اهمیت زیادی دارد.
فرسودگی زبانه قفل، شکستگی فنرها، خشک شدن گریس یا زنگزدگی قطعات میتواند باعث شود حتی سالم بودن موتور نیز نتواند در را بهدرستی باز یا بسته کند.
به همین دلیل در تعمیرات حرفهای، همواره بخش مکانیکی نیز بررسی و روانکاری میشود.
چرا قفل مرکزی خودرو خراب میشود؟ بررسی مهمترین دلایل و روشهای عیبیابی :
سیستم قفل مرکزی از مجموعهای از قطعات مکانیکی، الکترونیکی و نرمافزاری تشکیل شده است. به همین دلیل، خرابی این سیستم همیشه به معنای سوختن موتور قفل یا تعویض کل مجموعه نیست. گاهی یک فیوز سوخته، یک سیم قطعشده یا حتی ضعیف بودن باتری خودرو میتواند عملکرد کل سیستم را مختل کند.
تشخیص صحیح علت خرابی، مهمترین مرحله در تعمیر قفل مرکزی است؛ زیرا تعویض بیدلیل قطعات علاوه بر افزایش هزینه، ممکن است مشکل اصلی را نیز برطرف نکند.
مهمترین دلایل خرابی قفل مرکزی خودرو
۱. خرابی اکچویتور (Actuator)
اکچویتور مهمترین قطعه اجرایی قفل مرکزی محسوب میشود و بیشترین میزان استهلاک را نیز دارد.
داخل این قطعه، یک موتور الکتریکی کوچک، چرخدندههای پلاستیکی، اهرمهای انتقال نیرو و سوئیچهای داخلی قرار گرفتهاند. با گذشت زمان، این قطعات فرسوده میشوند و عملکرد قفل با مشکل مواجه میشود.
در بسیاری از خودروها، خرابی تنها مربوط به یک اکچویتور است و نیازی به تعویض تمام مجموعه قفل مرکزی وجود ندارد.
۲. پارگی یا قطعی سیمکشی درب
یکی از رایجترین ایرادهایی که حتی تعمیرکاران کمتجربه نیز ممکن است از آن غافل شوند، پارگی سیمها در محل عبور از ستون به داخل درب است.
هر بار که درب خودرو باز و بسته میشود، دسته سیم خم میشود. پس از هزاران بار تکرار این حرکت، ممکن است یکی از سیمها از داخل روکش قطع شود؛ در حالی که ظاهر آن کاملاً سالم به نظر میرسد.
۳. خرابی ریموت کنترل
گاهی مشکل اصلاً داخل خودرو نیست و منشأ آن ریموت است.
باتری ضعیف، شکستن دکمهها، نفوذ رطوبت یا آسیب دیدن برد الکترونیکی میتواند باعث شود فرمان به خودرو ارسال نشود.
در بسیاری از موارد، تعویض باتری یا برنامهریزی مجدد ریموت مشکل را برطرف میکند.
۴. ضعیف بودن باتری خودرو
یکی از دلایلی که کمتر مورد توجه قرار میگیرد، افت ولتاژ باتری خودرو است.
سیستم قفل مرکزی برای عملکرد صحیح به ولتاژ پایدار نیاز دارد. اگر باتری ضعیف باشد، ممکن است موتورهای قفل نتوانند نیروی کافی تولید کنند.
در چنین شرایطی، پیش از باز کردن درب و تعویض قطعات، سلامت باتری و سیستم شارژ خودرو باید بررسی شود.
۵. خرابی فیوز یا رله
فیوز اولین قطعهای است که هنگام بروز اتصال کوتاه از مدار محافظت میکند.
سوختن فیوز معمولاً باعث از کار افتادن کامل سیستم میشود.
هرگز نباید فیوزی با آمپراژ بالاتر جایگزین فیوز اصلی شود؛ زیرا این کار میتواند به سیمکشی یا یونیت کنترل آسیب وارد کند.
در برخی خودروها نیز خرابی رله باعث میشود فرمان به اکچویتورها نرسد.
۶. خرابی یونیت کنترل (BCM)
در خودروهای جدید، BCM فرمانده اصلی بسیاری از تجهیزات برقی است.
خرابی این ماژول معمولاً با علائم متعددی همراه است.
برای مثال ممکن است علاوه بر قفل مرکزی، مشکلات زیر نیز دیده شوند:
- اختلال در شیشه بالابر
- روشن نماندن چراغ سقفی
- کار نکردن آینههای برقی
- فعال نشدن دزدگیر
- خطاهای متعدد در دستگاه دیاگ
تعمیر BCM یک کار تخصصی است و باید توسط افراد دارای تجهیزات مناسب انجام شود.
۷. فرسودگی مکانیزم قفل درب
همیشه مشکل برقی نیست.
گاهی زبانه قفل، فنرها یا اهرمهای مکانیکی داخل درب دچار فرسودگی میشوند.
در این حالت، موتور سالم است اما نمیتواند قفل را بهطور کامل جابهجا کند.
روانکاری دورهای مکانیزم قفل میتواند از بروز چنین مشکلاتی جلوگیری کند.
هزینه تعمیر قفل مرکزی خودرو به چه عواملی بستگی دارد؟
یکی از اولین سؤالاتی که پس از بروز خرابی قفل مرکزی مطرح میشود، هزینه تعمیر آن است. اما برخلاف تصور بسیاری از افراد، نمیتوان برای همه خودروها یک رقم ثابت اعلام کرد؛ زیرا هزینه نهایی به عوامل متعددی بستگی دارد.
مهمترین این عوامل عبارتاند از:
- نوع خودرو: ساختار سیستم قفل مرکزی در خودروهای داخلی، کرهای، ژاپنی، چینی و اروپایی مانند تعمیر قفل مرکزی BMW با یکدیگر تفاوت دارد و همین موضوع روی هزینه تعمیر تأثیر میگذارد.
- نوع خرابی: تعویض یک فیوز یا ترمیم سیمکشی هزینه بسیار کمتری نسبت به تعویض اکچویتور یا تعمیر BCM دارد.
- اصلی یا افترمارکت بودن قطعات: قطعات اصلی معمولاً دوام بیشتری دارند اما قیمت بالاتری نیز خواهند داشت.
- دستمزد تعمیرکار: خودروهایی که نیاز به باز کردن کامل رودری، استفاده از دستگاه دیاگ یا برنامهریزی مجدد یونیت دارند، زمان بیشتری برای تعمیر نیاز دارند.
- دسترسی به قطعات یدکی : برای برخی خودروهای وارداتی مانند قفل مرکزی رنو مگان ممکن است قطعات بهراحتی در بازار موجود نباشند و این موضوع هزینه نهایی را افزایش دهد.
به همین دلیل، پیش از هرگونه تعویض قطعه، انجام یک عیبیابی دقیق ضروری است؛ زیرا در بسیاری از موارد، منشأ خرابی بسیار سادهتر و کمهزینهتر از آن چیزی است که در ابتدا تصور میشود.
تفاوت تعمیر قفل مرکزی در خودروهای ایرانی و خارجی :
اگرچه عملکرد کلی قفل مرکزی در تمام خودروها مشابه است، اما از نظر طراحی و پیچیدگی تفاوتهای قابلتوجهی وجود دارد.
در بسیاری از خودروهای ایرانی مانند تعمیر قفل مرکزی دنا ، ساختار سیستم نسبتاً ساده است و فرآیند عیبیابی و تعمیر معمولاً سریعتر انجام میشود. در مقابل، خودروهای جدید خارجی مانند قفل مرکزی هیوندای سانتافه از شبکههای ارتباطی پیشرفته مانند CAN Bus، ماژولهای کنترل هوشمند و سیستمهای امنیتی چندلایه استفاده میکنند.
در این خودروها، خرابی یک بخش ممکن است باعث ایجاد اختلال در چندین سیستم دیگر شود. به همین دلیل، استفاده از دستگاه دیاگ تخصصی و آشنایی با نقشههای سیمکشی کارخانه اهمیت زیادی دارد.
همچنین در برخی مدلهای جدید، پس از تعویض اکچویتور یا BCM لازم است قطعه جدید با خودرو کددهی یا برنامهریزی شود؛ در غیر این صورت، سیستم بدرستی عمل نخواهد کرد.
چه زمانی باید به تعمیرکار متخصص مراجعه کرد؟
اگر با یکی از شرایط زیر مواجه شدید، خودرو را به یک مرکز تخصصی بسپارید:
- هیچیک از درها با ریموت باز یا بسته نمیشوند.
- تنها یکی از درها بهطور مداوم دچار مشکل است.
- قفلها هنگام رانندگی بهصورت خودکار باز یا بسته میشوند.
- همزمان با خرابی قفل مرکزی، شیشه بالابر یا آینه برقی نیز از کار افتاده است.
- دستگاه دیاگ خطای BCM یا شبکه ارتباطی خودرو را نمایش میدهد.
- پس از تعویض قطعات، مشکل همچنان پابرجاست.
در چنین شرایطی، بررسی تخصصی سیستم میتواند از تعویض قطعات سالم و صرف هزینههای اضافی جلوگیری کند.
قفل مرکزی خودرو یکی از مهمترین سیستمهای رفاهی و ایمنی خودرو است که عملکرد صحیح آن به هماهنگی چندین قطعه مکانیکی، الکترونیکی و نرمافزاری وابسته است. خرابی این سیستم همیشه به معنای تعویض مجموعه کامل قفل نیست؛ در بسیاری از موارد، با عیبیابی اصولی میتوان مشکل را با تعمیر سیمکشی، تعویض فیوز، رفع ایراد ریموت یا جایگزینی اکچویتور برطرف کرد.
از سوی دیگر، خودروهای جدید به دلیل استفاده از ماژولهای کنترل هوشمند و شبکههای ارتباطی پیشرفته، نیازمند تجهیزات تخصصی و دانش فنی بهروز هستند. به همین دلیل، مراجعه به مراکز تخصصی و استفاده از قطعات استاندارد، نقش مهمی در افزایش دوام تعمیر و جلوگیری از خرابی مجدد دارد.
اگر با مشکلاتی مانند عمل نکردن ریموت، باز نشدن یکی از درها، صدای غیرعادی از داخل درب یا اختلال در عملکرد قفل مرکزی مواجه شدهاید، بهتر است پیش از تعویض قطعات، عیبیابی دقیقی انجام شود. این کار علاوه بر کاهش هزینهها، از آسیب دیدن سایر اجزای سیستم نیز جلوگیری میکند.
برای آشنایی بیشتر با روشهای تعمیر قفل مرکزی خودروهای ایرانی و خارجی، بررسی علائم خرابی در مدلهای مختلف و مطالعه راهنماهای تخصصی هر خودرو، میتوانید به سایت شیشه و قفل اتومبیل اتوکلهر مراجعه کنید و از مطالب آن استفاده کنید.
