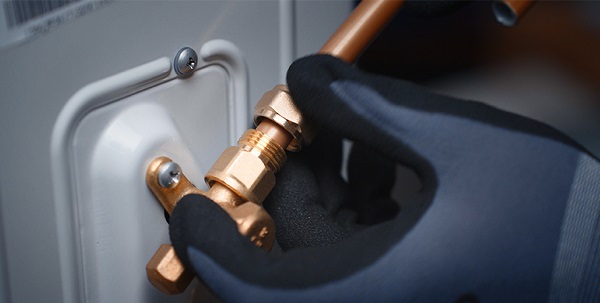

لوله مسی توکار کولر گازی یکی از مهمترین مراحل نصب اسپلیت است که بر روی عملکرد، راندمان و طول عمر دستگاه تأثیر مستقیم دارد. این پروسه طی چندین مرحله انجام میشود و باید قبل از شروع چندین نکته را مدنظر داشته باشید. در لوله کسی کولرگازی رعایت اصولی مانند انتخاب لوله مسی استاندارد، طراحی صحیح مسیر لوله کشی، عایقکاری مناسب و اجرای دقیق شیارزنی، از بروز مشکلاتی مانند نشتی مبرد، افت راندمان و خرابی کمپرسور جلوگیری میکند. خوب حالا اگر میخواهید بدانید چطور لوله کشی توکار کولرگازی را انجام دهید، این مطلب را تا انتها بخوانید.
چرا برای کولرهای گازی از لوله کشی توکار استفاده میشود؟
انجام لوله کشی توکار برای کولرهای گازی مزایای فنی، ایمنی و زیبایی بیشتری دارد و به همین دلیل امروزه به روش استاندارد اجرای سیستمهای اسپلیت در بسیاری از پروژههای ساختمانی تبدیل شده است. در این روش، لولههای مسی، کابل برق و لوله درین داخل دیوار یا سقف قرار میگیرند. با این حساب علاوه بر حفظ نمای داخلی و خارجی ساختمان، خود لولهها هم از آسیبهای ناشی از ضربه، نور مستقیم خورشید، رطوبت و عوامل محیطی نیز در امان میمانند.
همچنین مسیر لوله کشی کوتاهتر و اصولیتر میشود که در افت فشار مبرد کاهش یافته و افزایش راندمان سرمایش دستگاه تاثیر مثبت دارد. به یاد داشته باشید که لوله کشی توکار احتمال پارگی یا نشتی لولهها را نیز کمتر میکند و از سوی دیگر طول عمر سیستم را هم افزایش میدهد.
در گذشته از لولههای روکار استفاده میشد که فضای داخلی را اشغال میکرد و باعث نامرتب شدن خانه میشد. اما حالا روش نصب لولههای توکار کاربرد دارد و به همین دلیل در بسیاری از ساختمانهای نوساز، اجرای لوله کشی توکار از مرحله ساخت پیشبینی میشود تا نصب کولر گازی در آینده بدون نیاز به تخریب و با کمترین هزینه انجام شود.
نکات مهم قبل از لوله کشی
لولهکشی توکار کولرهای گازی چندان کار آسانی نیست که تصور کنید با قرار دادن چند لوله میتوانید به یک تکنیسین حرفهای تبدیل شوید. بلکه باید قبل از انجام آن، لوازم مورد نیاز را تهیه کنید و با نکات فنی نصب لولهها آشنا شوید. در ادامه به این مورد پرداختهایم.
از دستکش استفاده کنید
استفاده از دستکش ایمنی یکی از مهمترین نکات قبل از اجرای لوله کشی توکار کولر گازی است. به هر حال لولههای مسی و ابزارهای برش و خمکاری دارای لبههای تیز هستند و ممکن است در حین کار کردن باعث بریدگی یا آسیب به دستتان شوند.
از طرف دیگر در زمان جوشکاری یا لحیمکاری ممکن است برادههای لوله مسی به سمت دستتان پرتاپ شود. اما دستکش نسوز از تماس مستقیم با حرارت جلوگیری میکند. استفاده از دستکش مناسب علاوه بر افزایش ایمنی، باعث میشود چربی و آلودگی دست به سطح داخلی و خارجی لوله منتقل نشود و کارتان را هم با کیفیت مطلوب انجام دهید.
انتخاب سایز لوله مسی
انتخاب سایز مناسب لوله مسی بر عملکرد و راندمان کولر گازی تاثیر مستقیم دارد. به همین دلیل باید قطر لوله باید مطابق ظرفیت دستگاه و توصیه شرکت سازنده انتخاب شود.
استفاده از لوله با قطر نامناسب باعث افت فشار مبرد، کاهش سرمایش و افزایش مصرف برق خواهد شد. همچنین در صورت انتخاب نادرست، کمپرسور کولر تحت فشار بیشتری قرار میگیرد و به احتمال زیاد خیلی زود مجبور به تعمیر یا تعویض آن میشوید. به همین دلیل، بررسی مشخصات فنی دستگاه پیش از اجرای لوله کشی ضروری است.
طراحی نقشه لوله کشی
قبل از شروع عملیات لوله کشی توکار کولرگازی، باید مسیر دقیق لولهها، کابل برق و لوله درین را روی نقشه مشخص کنید. اما چرا این کار اهمیت زیادی دارد؟ طراحی صحیح نقشه باعث میشود کوتاهترین و مناسبترین مسیر را برای عبور لولهها انتخاب کنید که این کار از تخریب اضافی دیوارها جلوگیری میکند.
همچنین با برنامهریزی دقیق، محل نصب یونیت داخلی و خارجی، مسیر تخلیه آب و نقاط سرویس به درستی تعیین میشود. این کار هزینه اجرا را کاهش میدهد و از دوبارهکاری در آینده جلوگیری میکند.
تمیز کردن لولههای کولرگازی
تمیز بودن لولههای مسی قبل از نصب اهمیت بسیار زیادی دارد. زیرا ورود گردوغبار، رطوبت یا ذرات خارجی به داخل لوله میتواند عملکرد سیکل تبرید را مختل کند. چرا که وجود آلودگی در مسیر مبرد احتمال گرفتگی، کاهش راندمان و حتی آسیب به کمپرسور را افزایش میدهد.
به همین دلیل توصیه ما این است تا زمان نصب، دو سر لولههای مسی را با درپوش یا چسب مناسب ببندید و از قرار گرفتن آنها در محیط آلوده جلوگیری کنید.
جلوگیری از شکستن لولهها
لولههای مسی باید به گونهای نصب شوند که در زمان گچکاری، بنایی یا سایر عملیات ساختمانی آسیب نبینند. بهتر است بخشی از لوله مطابق استاندارد از دیوار بیرون بماند تا در زمان نصب یونیتها دچار کشیدگی یا شکستگی نشود. همچنین در زمان خمکاری باید از ابزار مخصوص استفاده کنید که تا شعاع خم استاندارد حفظ شود. به هر حال هرگونه ترک یا شکستگی در لوله میتواند باعث نشت مبرد و کاهش عملکرد سیستم شود.
عایقسازی لولهها

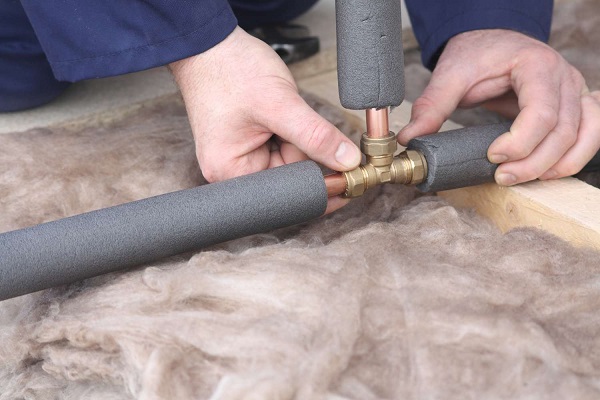

عایق سازی لوله های کولر گازی
یکی دیگر از نکاتی که قبل از لوله کشی باید بدانید، عایقکاری صحیح لولههای مسی است. این کار از اتلاف انرژی، ایجاد شبنم و نفوذ رطوبت جلوگیری میکند. استفاده از عایق لوله مسی با ضخامت مناسب باعث حفظ دمای مبرد در مسیر انتقال شده و راندمان سرمایش را افزایش میدهد.
علاوه بر این، عایق از لولهها در برابر ضربه، خوردگی و آسیبهای احتمالی محافظت میکند. در پایان نیز محل اتصال عایقها را با چسب یا نوار مخصوص کاملاً آببندی کنید تا هیچ قسمت بدون پوشش باقی نماند.
جلوگیری از سرقت لولهها
میدانید که مس یک فلز گران قیمت است و به همین دلیل احتمال به سرقت رفتن لولههای مسی وجود دارد. اگر در یک پروژه ساختمانی بزرگ کار میکنید، حتما برای جلوگیری از این مشکل، بعد از اجرای لوله کشی، قسمتهای بیرونمانده لولهها را با داکت، پانل باکس یا پوشش محافظ بپوشانید.
جوشکاری لوله مسی
میدانید که مس مثل فلزاتی چون آهن در مقابل جوشکاری و لحیمکاری مقاومت زیادی ندارد و کوچکترین اشتباه باعث از بین رفتن لوله میشود. پس جوشکاری یا لحیمکاری لولههای مسی باید توسط تکنسین ماهر و با استفاده از تجهیزات استاندارد انجام شود.
کیفیت اتصال لولههای مسی به همدیگر نقش مهمی در جلوگیری از نشتی گاز مبرد و افزایش عمر سیستم دارد. در پروژههای صنعتی و بزرگ برای اتصال این لولهها بیشتر از لحیم نقره با کیفیت استفاده میشود. انتخاب این متریالها به توانایی مالی شما بستگی دارد.
همچنین توصیه میشود در زمان جوشکاری، داخل لوله را با گاز نیتروژن محافظت کنید تا از تشکیل اکسید در داخل لوله جلوگیری شود.
توجه به لوله خروج آب
لوله تخلیه آب یا درین باید با شیب مناسب اجرا شود تا آب حاصل از تقطیر (در حین خنک کردن ساختمان) بدون هیچ مانعی از دستگاه خارج شود. اگر لوله با شیب کافی نصب نشود و یا مسیر لوله مسدود شود، آب به داخل ساختمان نشت کرده و موجب آسیب به دیوار، سقف یا کف خواهد شد.
توصیه ما این است کوتاهترین مسیر را انتخاب کنید تا همزمان با استفاده از لوله مناسب، مجبور به ایجاد پیچوخمهای اضافی نباشید. نصب مستقیم لولهها با کمترین خمیدگی باعث عملکرد صحیح سیستم میشود.

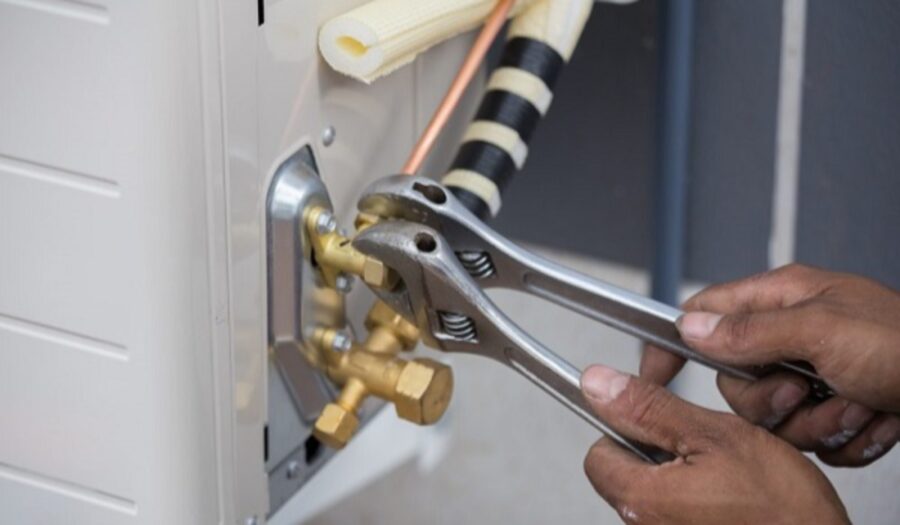

مراحل لوله کشی توکار کولرگازی
حالا نوبت به لولهکشی توکار کولر گازی میرسد که طی سه مرحله یعنی شیارزنی دیوار، عایق کردن لولهها و در نهایت فیکس کردن آنها انجام میشود. در ادامه هر سه مرحله را توضیح دادهایم.
مرحله اول شیار زنی دیوار
اولین و مهمترین مرحله در اجرای لوله کشی توکار کولر گازی، شیارزنی دیوار است. به این معنا که قبل از هر کاری ابتدا باید محل دقیق نصب یونیت داخلی و یونیت خارجی را مشخص کنید. سپس مسیر عبور لولههای مسی، کابل برق و لوله تخلیه آب روی دیوار را علامت بزنید. طراحی صحیح این مسیر باعث میشود طول لولهها تا حد امکان کوتاهتر باشد و راندمان کولر کاهش پیدا نکند.
بعد از اینکه مسیر لولهها را مشخص کردید، باید با استفاده از دستگاه شیارزن یا ابزارهای مناسب، شیارهایی با عرض و عمق استاندارد در دیوار ایجاد کنید.
یک نکته مهم اینکه ابعاد شیار باید متناسب با قطر لولههای مسی، ضخامت عایق و کابل برق باشد تا بعد از نصب، لولهها بدون فشار در داخل دیوار قرار بگیرند. نکته دیگر اینکه ایجاد شیار بیش از حد عمیق یا عریض علاوه بر افزایش هزینه، ممکن است به استحکام دیوار نیز آسیب وارد کند.
فقط حواستان باشد در زمان شیارزنی باید با دقت این کار را انجام دهید تا از برخورد با لولههای آب، گاز و سیمکشی برق ساختمان جلوگیری کنید. همچنین مسیر انتخا شده نباید خمهای تند و متعدد داشته باشد. زیرا این موضوع باعث افزایش افت فشار مبرد و کاهش راندمان کولر گازی خواهد شد.
در پایان نیز تمام شیارها را به طور کامل تمیز کنید تا گردوغبار و نخالههای ساختمانی وارد لولهها نشوند.
مرحله دوم لولهها را عایق کنید
بعد اینکه مسیر نصب لولهها را نصب کردید، نوبت به عایقکاری لولههای مسی میرسد. به یاد داشته باشید عایقکاری یکی از مهمترین مراحل نصب لوله توکار کولرگازی است، زیرا از اتلاف انرژی، ایجاد شبنم روی لولهها و نفوذ رطوبت جلوگیری میکند. پس اگر لولهها بدون عایق داخل دیوار قرار گیرند، علاوه بر کاهش راندمان سرمایش، احتمال ایجاد رطوبت و آسیب به گچ و رنگ دیوار نیز افزایش پیدا میکند.
برای عایقکاری باید از عایقهای فومی مخصوص لوله مسی استفاده کنید که ضخامت آنها با توجه به ظرفیت کولر گازی باشد.
همچنین قبل از قرار دادن عایق، دو سر لولههای مسی را با چسب یا درپوش ببندید تا گردوغبار، ملات یا رطوبت وارد آنها نشود. سپس عایق را به طور کامل روی لوله قرار دهید و محل اتصال آن را با نوار PVC یا چسب مخصوص آببندی کنید.
در این مرحله باید کابل برق ارتباطی و لوله درین نیز در کنار لولههای مسی قرار بگیرد و آنها را با استفاده از نوار پرایمر یا نوار مخصوص به صورت یک مجموعه منظم ببندید.
اگر مرحله عایقکاری را درست انجام دهید، علاوه بر افزایش راندمان کولر گازی، از خوردگی لولهها هم جلوگیری میکند و طول عمر سیستم را به میزان قابل توجهی افزایش میدهد.
مرحله سوم لولهها را توکار فیکس کنید
بعد از تمام شدن عایقکاری، باید لولهها را به صورت کاملاً ثابت و اصولی در داخل شیارهای ایجاد شده نصب کنید. توجه داشته باشید که لولهها نباید تکان بخورند و باید ثابت در یک نقطه بمانند. این نکته اهمیت زیادی دارد زیرا هرگونه جابهجایی در زمان گچکاری یا اجرای سایر عملیات ساختمانی میتواند باعث خمشدگی، شکستگی یا ایجاد نشتی در سیستم شود.
برای فیکس کردن لولهها بهتر است از بستهای مخصوص، بست کمربندی یا گیرههای فلزی استفاده کنید تا لولهها در فاصلههای استاندارد به دیوار متصل شوند.
یک نکته بسیار مهم اینکه نباید لولهها تحت کشش یا فشار قرار بگیرند. پس رعایت فاصله مناسب بین آنها اهمیت زیادی دارد. فاصله مناسب در محل نصب یونیت داخلی حدود ۳۰ تا ۶۰ سانتیمتر و در محل یونیت خارجی حدود ۱۰۰ تا ۱۵۰ سانتیمتر است که از لوله بیرون گذاشته میشود تا بتوانید این نقطه را به راحتی به کولر وصل کنید.
قبل از پوشاندن شیارها با گچ یا ملات، بهتر است مسیر لولهها را با گاز نیتروژن یا تست فشار بررسی کنید تا از نبود هرگونه نشتی اطمینان مطمئن شوید.
در نهایت بعد از تأیید سلامت لوله کشی، شیارها را با ملات مناسب بپوشانید و سطح دیوار را برای اجرای نازککاری آماده کنید.
لوله کولر گازی از کجا بخریم؟
با توجه به تمامی نکات و مراحلی که برای آموزش لوله کشی توکار کولر گازی گفتیم، لازم است تجهیزات و قطعاتی مثل لوله مسی را از یک برند معتبر بخرید. همچنین باید بدانید قطر و اندازه لوله مسی چقدر باشد و اطلاعات کافی در مورد این قطعه را هم داشته باشید.
پیشنهاد ما این است لوله مسی را از یک فروشگاه معتبر بخرید و اطلاعات و مشاورههای لازم را از فروشنده دریافت کنید. یکی از فروشگاههای شناختهشده در این حوزه، فروشگاه بازاری است که سالها در زمینه عرضه انواع لوله مسی از برندهای معتبر بازار، اتصالات و تجهیزات نصب کولر گازی فعالیت دارد.
شما میتوانید لوله مسی را از این فروشگاه به صورت شاخه یا کلاف نیز خریداری کنید. از مهمترین مزیتهای رقابتی فروشگاه بازاری میتوان به تنوع بالای محصولات، عرضه برندهای معتبر، تضمین اصالت کالا، قیمتهای رقابتی، امکان خرید آنلاین، ارسال سریع به سراسر کشور و ارائه تخفیف برای خریدهای عمده اشاره کرد. در قسمت پایین لینک آن را درج می کنیم؛
https://bazari.org/158-لوله-مسی
جمع بندی
نصب لولهکشی توکار کولرگازی در مقایسه با لولهکشی روکار مزایای بیشتری دارد و این روزها به یک روش محبوب تبدیل شده است. البته باید با نکات قبل از نصب نیز آشنا باشید و تجهیزات و مراحل لوله کشی را نیز بدانید. در این مطلب ما به تمامی این نکات و مراحل پرداختیم.
در آخر با استفاده از تجهیزات باکیفیت و اجرای کار توسط افراد متخصص، میتوانید هزینههای تعمیر و دوبارهکاری را به حداقل برسانید.
