عایق کاری لوله های تاسیسات ( پیشنهاد فوری ) برای حذف تعریق، چکه و هدر رفت انرژی در مسیرهای سرد/گرم و روکار، عایق کاری اصولی لوله های تاسیسات ضروری است. در این راهنمای تخصصی، از انتخاب ضخامت تا درزبندیِ بخار بند و پوشش UV را گام به‌گام می رویم؛ اگر مسیرتان نیاز به برش سفارشی دارد، نمونه ورقی را همین جا قیمت فوم پلی اتیلن ۲۰ سانتی را مشاهده کنید و ابعاد دلخواه سفارش دهید.. برای قطرهای استانداردِ مستقیم هم نمونه آماده لوله‌ای را مرور می کنیم و به شما پیشنهاد می دهیم در ادامه با ما همراه باشید.
عایق کاری لوله های تاسیسات دقیقا چه مشکلی را حل می کند؟
1) پایان تعریق (کندانس) و چکه‌کردن
وقتی دمای سطح لوله از “نقطه شبنم” محیط پایین تر باشد، بخار آب روی لوله می نشیند و تبدیل به قطره می شود. عایق کاریِ درست (به‌خصوص با درزبندی بخار) سطح لوله را از تماس مستقیم با هوای مرطوب جدا می کند، دمای سطح را بالا می برد و جلوی تشکیل قطرات را می گیرد. نتیجه؟
- دیگر خبری از چکه روی سقف کاذب، کف و تابلو برق نیست
- کپک، بوی نم و لکه‌های بدشکل ایجاد نمی‌شود
- رنگ و گچ‌کاری و تجهیزات اطراف آسیب نمی‌بینند
2) جلوگیری از اتلاف انرژی (سرما/گرما)
لوله بدون عایق مثل رادیاتور ناخواسته عمل می کند؛ آب گرم در مسیر سرد می شود و آب سرد در مسیر گرم می شود.
عایق کاری:
- اتلاف حرارت را کم می کند و دمای آب در مقصد، همان چیزی است که تنظیم کرده‌اید
- بار چیلر و بویلر پایین می آید؛ کمپرسور کمتر روشن‌خاموش می‌شود و قبض انرژی آرام تر می شود
- کنترل‌پذیری سیستم بالا می‌رود (دمای پایدارتر در مصرف کننده ها)
3) پیشگیری از یخ زدگی/یخ زدگی موضعی
در فضاهای سرد یا مسیرهای بیرونی، لوله های آب می توانند یخ بزنند و بشکنند. عایق، سرعت تبادل حرارت را آن‌قدر پایین می آورد که ریسک یخ زدگی به‌طور جدی کم شود (خصوصاً وقتی با ردیاب حرارتی ترکیب شود).
4) ایمنی و آسایش
لوله‌های آب داغ و بخار می توانند سوختگی تماسی ایجاد کنند.
با عایق:
- دمای سطح را ایمن تر می کند و خطر سوختگی را کاهش می دهد
- نویز و لرزش برخی خطوط را تا حدی می کاهد (به‌ویژه در باکس‌های عبور)
5) افزایش طول عمر تجهیزات و سازه
تعریقِ مداوم یعنی رطوبت دائمی اطراف لوله‌ها، اتصالات و ساپورت‌ها. این رطوبت به‌مرور خوردگی بیرونی لوله، شل‌شدن بست ها، پوسیدگی سقف/دیوار و هزینه های تعمیراتی می انجامد. عایق کاری تمیز و درزبندی بخار درست، این چرخه فرسایشی را قطع می کند.
عایق کاری لوله های تاسیسات

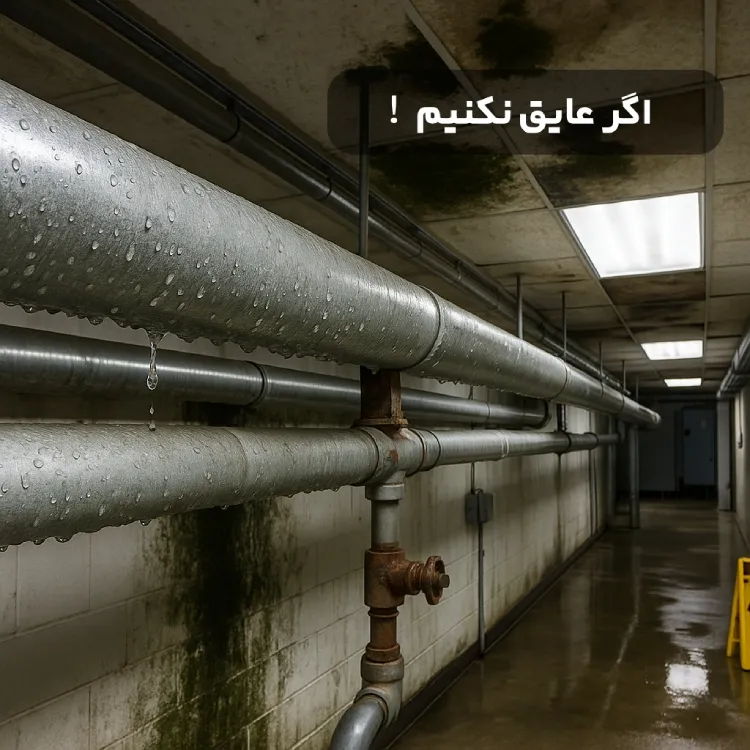

اگر عایق نکنیم چه می شود؟
- چکه مداوم و لکه های نم روی سقف و دیوارها
- کپک و بوی نامطبوع در فضاهای بسته (مثل سقف کاذب و رایزرها)
- افت راندمان چیلر/بویلر و افزایش هزینه انرژی
- نوسان دمای آب مصرفی و شکایت کاربران نهایی
- ریسک یخ‌زدگی در مسیرهای سرد و ریسک سوختگی در مسیرهای داغ
- خوردگی و خرابی زودهنگام لوله‌ها، اتصالات و سازه
آیا همیشه باید عایق کنیم؟
تقریباً در ۹۹٪ سناریو های تاسیساتی پاسخ «بله» است—به‌ویژه برای:
- آب سرد (چیلد واتر، برگشت) و هر مسیری که احتمال تعریق دارد
- آب گرم مصرفی و گرمایشی (ایمنی + کاهش اتلاف)
- مسیرهای بیرونی/سرد (ریسک یخ‌زدگی)
- فضاهای مرطوب یا با تهویه ضعیف (سقف کاذب، رایزر)
چه زمانی شاید «کم‌اهمیت» باشد؟ مسیرهای خیلی کوتاه، در فضای خشک و هم‌دما با سیال که هیچ ریسک کندانس/یخ‌زدگی/سوختگی ندارند. اما حتی در این موارد هم از نظر صرفه‌جویی انرژی و استانداردهای نگهداشت، عایق‌کاری معمولاً تصمیم بهتری است
عایق کاری لوله های تاسیسات، سه درد اصلی را همزمان درمان می کند: 1- تعریق و نم، 2- اتلاف انرژی، و 3- ریسک های ایمنی/خرابی.

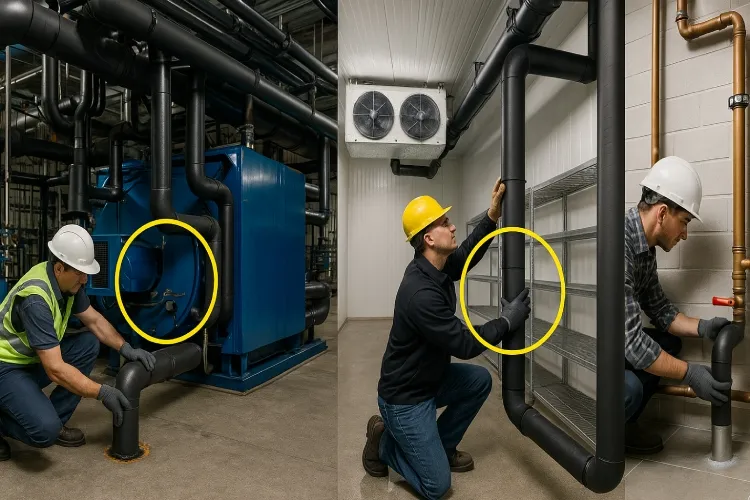

کجاها واجب است؟ موتورخانه، چیلر، سردخانه، آب گرم و برگشت رادیاتور
موتورخانه
- چرا مهم است: تلفات حرارتی شدید از لوله های آب گرم و بخار، دمای سطح بالای لوله و ریسک سوختگی، افزایش مصرف انرژی.
- نتیجه عایق کاری: دمای آب در مقصد ثابت می ماند، مصرف گاز و برق کمتر می شود، محیط امن تر می شود.
- نکته اجرایی: فقط رایزرها و لوله های اصلی را عایق نکنید؛ زانوها، فلنج ها، تله های بخار و شیرها هم پوشیده شوند تا پل حرارتی ایجاد نشود.
چیلر و مدار آب سرد
- چرا مهم است: سطح لوله سردتر از هوای موتورخانه و رایزرهاست و سریع عرق می کند؛ چکه ها سقف کاذب و کابل ها را خراب می کند.
- نتیجه عایق کاری: حذف تعریق و چکه، کاهش بار چیلر، ثبات دمایی در کویل ها.
- نکته اجرایی: درزبندی بخار کاملاً بسته باشد. طول درزها و برش ها را با نوار درزگیر مناسب آب بندی کنید تا رطوبت وارد عایق نشود.
سردخانه و خطوط تبرید
- چرا مهم است: دمای خیلی پایین، ریسک یخ زدگی سطح و تشکیل برفک. کوچکترین درز یعنی عرق دائمی.
- نتیجه عایق کاری: عدم تشکیل برفک، راندمان بالای کمپرسور، حفظ دمای تنظیم شده.
- نکته اجرایی: ضخامت بیشتر و درزبندی چند لایه روی اتصالات. کاور آماده برای U شکل ها و تله روغن بسیار کمک می کند.
آب گرم مصرفی و گرمایشی
- چرا مهم است: بدون عایق، آب در مسیر سرد می شود و بویلر باید بیشتر کار کند؛ سوختگی تماسی هم محتمل است.
- نتیجه عایق کاری: دمای پایدار در مقصد، کاهش مصرف انرژی، ایمنی تماس.
- نکته اجرایی: مسیر رفت و برگشت هر دو عایق شوند. عایق فقط روی رفت، نیمی از صرفه جویی را از بین می برد.
برگشت رادیاتور و فن کویل
- چرا مهم است: برگشت هنوز گرم است و مثل یک رادیاتور ناخواسته عمل می کند و تعادل گرمایی فضا را به هم می زند.
- نتیجه عایق کاری: توزیع یکنواخت دما، کوتاه شدن سیکل های کاری بویلر، قبوض پایین تر.
- نکته اجرایی: ساپورت ها و بست ها پل حرارتی نسازند؛ زیر ساپورت ها را با لقمه عایق جدا کنید.
عایق کاری لوله های تاسیسات
علائم هشدار که می گویند دیر شده
- لکه نم روی سقف کاذب یا اطراف رایزر
- قطره های آب روی لوله یا عایق قدیمی
- نوسان دمای آب مصرفی یا سرمایش ضعیف کویل ها
- صدای افزایش کارکرد چیلر یا بویلر و قبض های غیرعادی
با رعایت همین چند اصل، دقیقا همان جایی را عایق می کنید که بیشترین اتلاف و بیشترین ریسک را دارد و نتیجه ملموس آن را در کارکرد سیستم و قبض ها می بینید.
مزایا و معایب عایق بندی لوله ها؛ از ایمنی تا صرفه جویی انرژی
عایق بندی لوله های تاسیساتی همزمان اتلاف انرژی را کم می‌کند، تعریق/نشتی را می‌بندد و ایمنی تماس را بالا می‌برد؛ نتیجه‌اش پایداری دما و قبض پایین‌تر است. اما انتخاب غلط متریال/ضخامت یا درزبندی بخار ناقص می‌تواند رطوبت را در عایق حبس کند، خوردگی بیرونی بسازد و راندمان را پایین بیاورد. تفاوتِ «سرمایه‌گذاری» و «هزینه‌ی تکراری» در انتخاب درست + اجرای تمیز است.
جدول ارزیابی پیشرفته مزایا/معایب عایق کاری لوله‌ها (کاربردی و خلاصه)
| محور ارزیابی | اثر مثبتِ عایق کاری درست | ریسک/عیب احتمالی | نکته طلایی اجرا |
|---|---|---|---|
| انرژی و هزینه | ↓ اتلاف حرارت/برودت • ↓ قبض‌ها • ↑ پایداری دما | صرفه‌جویی ناچیز در صورت ضخامت کم یا درز باز | ضخامت را بر اساس قطر/ΔT/محیط انتخاب کن، نه «چشم‌بسته» |
| ضدتعریق (کندانس) | حذف چکه و نم • ↓ کپک و لکه | حبس رطوبت زیر عایق در صورت درزبندی ضعیف | همه برش‌ها و طول‌ها را درزبندی بخار 100٪ کن |
| ایمنی تماس و حریق | ↓ خطر سوختگی • رعایت HSE | کلاس حریق نامتناسب با موتورخانه/مسیر داغ | متریال با کلاس حریق معتبر و دانسیته مناسب بگیر |
| دوام لوله و سازه | ↓ خوردگی بیرونی • ↑ عمر اتصالات و ساپورت | تعریق موضعی در زانو/فلنج → خوردگی | برای اتصالات از کاورهای فرم‌دار استفاده کن |
| عملکرد چیلر/بویلر | ↓ سیکل‌های کاری • ↑ راندمان کل | کویل‌ها زیر دمای طراحی یا داغیِ ناخواسته | رفت و برگشت را هر دو عایق کن؛ پل حرارتی نگذار |
| نگهداری و دسترسی | ظاهر مرتب • تمیزکاری آسان | سختی دسترسی به شیر/فلنج در تعمیرات | جکتِ بازشو/قابل‌جداسازی برای تجهیزات در نظر بگیر |
| محیط بیرونی/UV و رطوبت | دوام در فضای باز با روکش مناسب | ترک‌خوردگی/پیری زیر UV • نفوذ باران | بیرون از ساختمان، روکش UV/ضدآب الزامی است |
| هزینه اولیه و ROI | بازگشت سرمایه کوتاه‌مدت در مسیرهای پرتلفات | صرفه‌جویی کند در مسیرهای کم‌کار | نقاط پرتلفات را اولویت‌بندی کن تا ROI سریع شود |

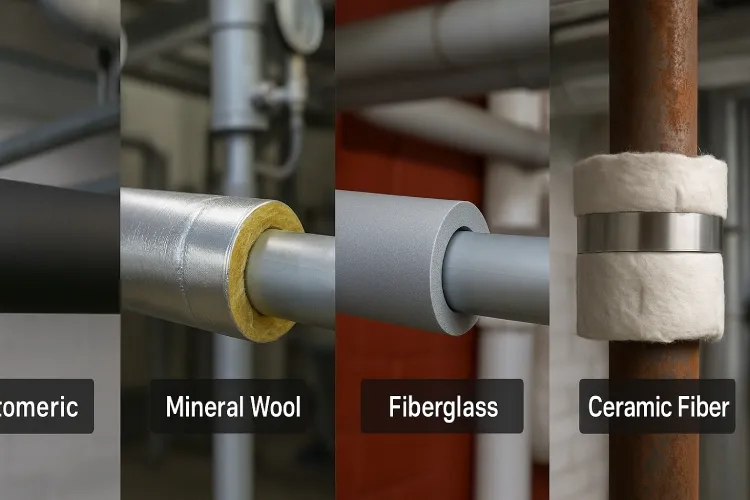

معرفی انواع عایق لوله ها در تاسیسات :
( الاستومری، پشم سنگ و پشم شیشه، فوم پلی اتیلن، فایبرگلاس، سرامیکی )
نکته کلیدی: برای آب سرد و حذف تعریق، سلول بسته + درزبندی بخار مهم تر از هر چیز است. برای دماهای بالا، تحمل حرارتی و کلاس حریق اولویت دارد.
عایق کاری لوله های تاسیسات
1) عایق الاستومری (NBR/PVC یا EPDM)
چیست؟ عایق سلول بسته، انعطاف پذیر و ضد رطوبت که به صورت لوله ای و رولی تولید می شود.
بازه دمایی معمول: حدود -50 تا +105 درجه (برندهای خاص EPDM تا بالاتر).
کاربردهای رایج: آب سرد چیلد واتر، برگشت، خطوط کندانس سرد، آب گرم مصرفی و گرمایشی با دمای متوسط، لوله های در فضاهای مرطوب.
مزایا
- ضد نفوذ بخار عالی؛ گزینه درجه یک برای ضد تعریق
- نصب سریع و تمیز، برش آسان، ظاهر مرتب
- ضریب هدایت حرارتی پایین و پایدار
معایب/احتیاط
- برای دماهای خیلی بالا مناسب نیست
- در فضای باز بدون روکش مناسب، در برابر UV و باران آسیب می بیند
- برخی گریدها از نظر حریق محدودیت دارند؛ حتما کلاس حریق را چک کنید
بهترین انتخاب برای: حذف تعریق لوله های آب سرد و مسیرهایی که سرعت نصب و ظاهر تمیز مهم است.
2) پشم سنگ (Mineral Wool)
چیست؟ الیاف معدنی از سنگ بازالت با تحمل حرارتی بالا؛ به صورت پتویی، تخته ای یا لوله ای.
بازه دمایی معمول: تا 650 درجه و بعضی گریدها بالاتر.
کاربردهای رایج: بویلر، بخار کم فشار، اگزاست ها، کلکتورهای داغ، فضاهای نیازمند مقاومت حریق.
مزایا
- تحمل حرارتی و مقاومت حریق بسیار خوب
- جذب صوت مناسب، قیمت اقتصادی در پروژه های داغ
- پایدار و مقاوم در دماهای بالا
معایب/احتیاط
- ساختار باز؛ برای سرویس سرد حتما نیاز به لایه بخار بند دارد وگرنه عرق می کند
- در صورت خیس شدن، عملکرد حرارتی افت می کند
- نصب و برش نیازمند مراقبت های ایمنی تنفسی و پوستی
بهترین انتخاب برای: خطوط داغ موتورخانه و جاهایی که حریق و تحمل دما مهم تر از تعریق است.
3) پشم شیشه (Glass Wool)
چیست؟ الیاف شیشه ای سبک با ضریب حرارتی خوب؛ شکل های پتویی، کویلی و لوله ای.
بازه دمایی معمول: تا حدود 260 تا 450 درجه بسته به گرید.
کاربردهای رایج: داکت ها، سطوح وسیع تاسیساتی، خطوط گرمایشی با دمای متوسط، کنترل صوت.
مزایا
- سبک، نسبتا ارزان، عایق صوتی مناسب
- در دسترس با شکل ها و روکش های مختلف
معایب/احتیاط
- مانند پشم سنگ، برای سرویس سرد بدون بخار بند، تعریق و نفوذ رطوبت رخ می دهد
- الیاف می تواند آزاردهنده باشد؛ نیاز به PPE
- در برابر ضربه و رطوبت مکانیکی آسیب پذیرتر از الاستومری
بهترین انتخاب برای: حوزه های وسیع گرمایشی و آکوستیک که دمای خیلی بالا ندارند و هزینه اهمیت دارد.
4) فوم پلی اتیلن (PE Foam)
چیست؟ عایق سلول بسته سبک و اقتصادی؛ به صورت لوله ای، رولی و با روکش های مختلف.
بازه دمایی معمول: حدود -40 تا +80 درجه.
کاربردهای رایج: لوله های آب سرد و آب گرم خانگی، رایزرهای سبک، جاهایی که بودجه محدود است.
مزایا
- قیمت مناسب و وزن کم
- نصب سریع و ساده، برش راحت
- عملکرد قابل قبول در سرویس سرد در صورت درزبندی بخار کامل
معایب/احتیاط
- تحمل حرارتی محدود؛ برای دماهای بالا مناسب نیست
- در برابر UV و ضربه کمتر مقاوم است؛ در فضای باز به روکش نیاز دارد
- کلاس حریق و کیفیت برندها متفاوت است؛ باید بررسی شود
بهترین انتخاب برای: پروژه های اقتصادی آب سرد/گرم سبک با تاکید بر سرعت اجرا و بودجه.
5) فایبرگلاس پیش ساخته لوله ای (Rigid Fiberglass Pipe Insulation)
چیست؟ بوش های لوله ای سفت از الیاف شیشه با روکش های کارخانه ای (مانند ASJ)، مخصوص قطرهای استاندارد.
بازه دمایی معمول: تا حدود 232–260 درجه.
کاربردهای رایج: پروژه های تجاری و صنعتی که به کنترل ضخامت دقیق، یکنواختی و روکش کارخانه ای نیاز دارند.
مزایا
- هندسه دقیق، کنترل ضخامت استاندارد، ظاهر حرفه ای با روکش آماده
- تحمل حرارتی مناسب برای بیشتر سرویس های گرمایشی
- دوام مکانیکی بهتر از پتوهای نرم
معایب/احتیاط
- برای سرویس سرد باید اتصالات و روکش کاملا بخاربند شوند
- نصب اتصالات پیچیده نیازمند قطعات فرم دار یا مهارت برش بالاست
- هزینه بالاتر از پشم شیشه پتویی
بهترین انتخاب برای: پروژه های رسمی با ممیزی و استاندارد سختگیرانه که نظم هندسی و روکش کارخانه ای اهمیت دارد.
6) الیاف سرامیکی (Ceramic Fiber)
چیست؟ الیاف نسوز بسیار مقاوم به دماهای بالا، به شکل پتویی و برد.
بازه دمایی معمول: تا 1200–1800 درجه بسته به گرید.
کاربردهای رایج: کوره ها، دودکش های دما بالا، محفظه های احتراق، جعبه های احتراق توربین.
مزایا
- تحمل حرارتی کم نظیر و پایداری ابعادی در دماهای بسیار بالا
- جرم کم و واکنش سریع حرارتی
معایب/احتیاط
- گران تر از گزینه های رایج
- برای سرویس سرد مناسب نیست؛ ساختار باز و نیاز به بخار بند ندارد
- مدیریت ایمنی الیاف ضروری است؛ معمولا در فضاهای اشغال انسانی باید محصور شود
بهترین انتخاب برای: تجهیزات دما بالا که هیچ عایق دیگری پاسخگو نیست.
جمع بندی نهایی و انتخاب مناسب برای شما
- هدف ضد تعریق آب سرد: الاستومری یا فوم پلی اتیلن با درزبندی بخار کامل.
- هدف دمای بالا و حریق: پشم سنگ یا فایبرگلاس پیش ساخته؛ در دماهای بسیار بالا، الیاف سرامیکی.
- ظاهر مرتب و اجرا سریع: الاستومری لوله ای یا فایبرگلاس پیش ساخته روکش دار.
- بودجه محدود: فوم پلی اتیلن، مشروط به روکش و درزبندی درست.
- فضای باز/بام: هر عایق با روکش مقاوم UV و آب (ورق آلومینیوم، PVC جکت، ورق پیش ساخته).
عایق کاری لوله های تاسیسات را می‌خواهید «ضد تعریق فوری، تمیز و استاندارد» انجام دهید؟
ابزار آرا کنار شماست : تولیدکننده و تامین کننده فوم پلی اتیلن لوله ای (با روکش آلومینیومی/چسبدار)، به‌علاوه عایق های معدنی مثل پشم سنگ، با مشاوره عملی و انتخاب ضخامت دقیق برای موتورخانه، چیلر و سردخانه.
برای اینکه خیالتان از «مرجع جهانی» هم راحت باشد، نگاه کنید به Abzarara و Armacell ، سری تخصصی فوم پلی اتیلن سلول بسته برای لوله ها که ذاتاً بخاربند است و در مدل های Self-Seal نصب سریعی دارد، دقیقا همان منطقی که ما در پروژه های ضد تعریق دنبال می کنیم. (مشخصات رسمی Tubolit: PE، ساختار بسته، ضد جذب رطوبت، گزینه های خودچسب/خودبند.)
عایق کاری لوله های تاسیسات
در اروپا هم Thermaflex – ThermaEco FRZ گزینه ای شناخته شده از PE foam برای گرمایش، سرمایش و تاسیسات است؛ هالوجن-فری، بخاربند، مقاوم به پارگی و فشار و مناسب لوله‌های فولادی و پلیمری. این همان کلاس محصولی است که وقتی «سرعت اجرا + دوام + کنترل تعریق» را می‌خواهید، انتخاب می‌شود، همان مسیری که در ابزار آرا توصیه می کنیم.
سه نکته طلایی که نتیجه را می سازد
- سرویس سرد بدون بخار بند 100 درصد مساوی با بازگشت تعریق، حتی اگر ضخامت بالا باشد.
- در مسیر های داغ، کلاس حریق و تحمل دما را مقدم بر قیمت ببین.
- زانو، فلنج، شیر و ساپورت ها را با کاورهای فرم دار بپوشان تا پل حرارتی نتیجه را خراب نکند.
